萬向接頭

萬向接頭

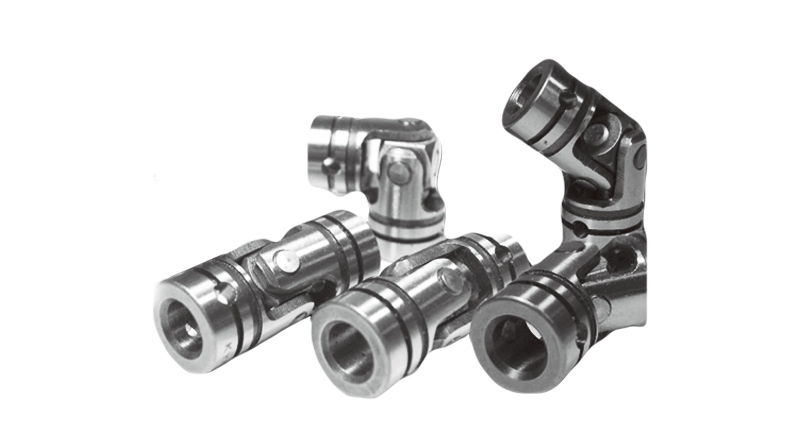

產品名稱 : 萬向接頭
詢價

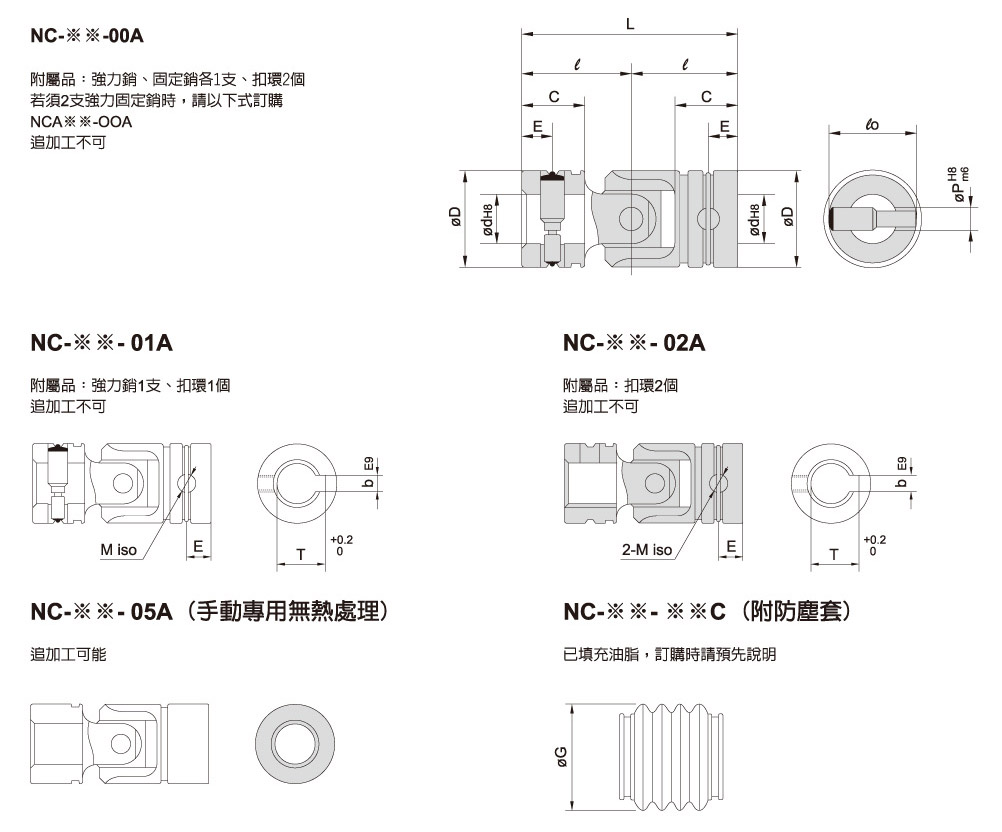

單位：mm
尺寸
公稱番號
dDCElLPlobTMG
NC-06-※※※ 6 12 9 4.5 15.5 31 3 10 - - - -
NC-08-※※※ 8 15 10 5 18 36 3.5 12.5 - - - 25
NC-10-※※※ 10 20 12 6 21 42 4.5 16.5 - - - 32
NC-12-※※※ 12 23 15 7.5 26 52 5 20.5 4 13.5 5 35
NC-14-※※※ 14 26 17 8.5 29.5 59 5.8 23 5 16 6 40
NC-16-※※※ 16 30 22 11 37 74 6.5 26.5 5 18 6 46
NC-18-※※※ 18 33 23.5 11.75 40.5 81 7 28.5 5 20 6 52
NC-20-※※※ 20 36 25 12.5 43.5 87 8 31.5 5 22 6 58
NC-25-※※※ 25 44 30 15 52.5 105 10 38.5 7 28 8 68
NC-30-※※※ 30 51 35 17.5 61 122 11.5 44 7 33 8 82

註：未標示的尺寸與NC-※※-OOA相同
NC型無貯油設計，可使用防塵套(內充油脂)，又初期運轉的給油及定期給油須做好，給油時在接頭部外圍塗布油脂，且油脂以＃90潤滑油較好。

單位：mm
尺寸
公稱番號
dDCElBAPlobTMG
ND-06-※※※ 6 12 9 4.5 15.5 18.5 49.5 3 10 - - - -
ND-08-※※※ 8 15 10 5 18 22 58 3.5 12.5 - - - 25
ND-10-※※※ 10 20 12 6 21 25.5 67.5 4.5 16.5 - - - 32
ND-12-※※※ 12 23 15 7.5 26 31 83 5 20.5 4 13.5 5 35
ND-14-※※※ 14 26 17 8.5 29.5 35.5 94.5 5.8 23 5 16 6 40
ND-16-※※※ 16 30 22 11 37 43.5 117.5 6.5 26.5 5 18 6 46
ND-18-※※※ 18 33 23.5 11.75 40.5 48 129 7 28.5 5 20 6 52
ND-20-※※※ 20 36 25 12.5 43.5 52 139 8 31.5 5 22 6 58
ND-25-※※※ 25 44 30 15 52.5 63 168 10 38.5 7 28 8 68
ND-30-※※※ 30 51 35 17.5 61 73 195 11.5 44 7 33 8 82

註：未標示的尺寸與ND -※※- OOA相同
ND型無貯油設計，可使用防塵套(內充油脂)，且運轉時初期加油及定期給油，給油方法在接頭部外圍塗上油脂，潤滑油最好是用＃90機油即可。

單位：mm
尺寸
公稱番號
dDCElLPlobTMG
SC-03-00A 3 6 9 2.5 13 26 1 5 - - - -
SC-04-00A 4 8 7 4 12 24 1.5 6.8 - - - -
SC-05-00A 5 10 9 5 15 30 2 8.7 - - - -
SC-06-※※※ 6 12 9 4.5 15.5 31 3 10 - - - -
SC-08-※※※ 8 15 10 5 18 36 3.5 12.5 3 9.5 - 25
SC-10-※※※ 10 19 12 6 21 42 4.5 16.5 4 11.5 - 32
SC-12-※※※ 12 23 15 7.5 26 52 5 20.5 4 13.5 3 35
SC-14-※※※ 14 26 17 8.5 29.5 59 5.8 23 5 16 5 40
SC-16-※※※ 16 30 22 11 37 74 6.5 26.5 5 18 6 46
SC-18-※※※ 18 33 23.5 11.75 40.5 81 7 28.5 5 20 6 52
SC-20-※※※ 20 36 25 12.5 43.5 87 8 31.5 5 22 6 58
SC-25-※※※ 25 44 30 15 52.5 105 10 38.5 7 28 8 68
SC-30-※※※ 30 51 35 17.5 61 122 11.5 44 7 33 8 82
SC-35-※※※ 35 59 40 20 70 140 13 52 10 38.5 10 90
SC-40-※※※ 40 67 45 22.5 78.5 157 14.5 60 10 43.5 10 100
SC-45-※※※ 45 75 50 25 88 176 16 68 12 48.5 10 110
SC-50-※※※ 50 83 55 27.5 95.5 191 17.5 76 12 53.5 10 120
SC-60-88A 60 98 70 - 118 236 - - 15 65 12 140

註：未標示的尺寸與SC-※※-OOA相同
※表中所示的容許扭力值為銷的破斷強度的1/3 ( 靜荷強度0 °C )
※新JIS鍵槽希望另行訂購

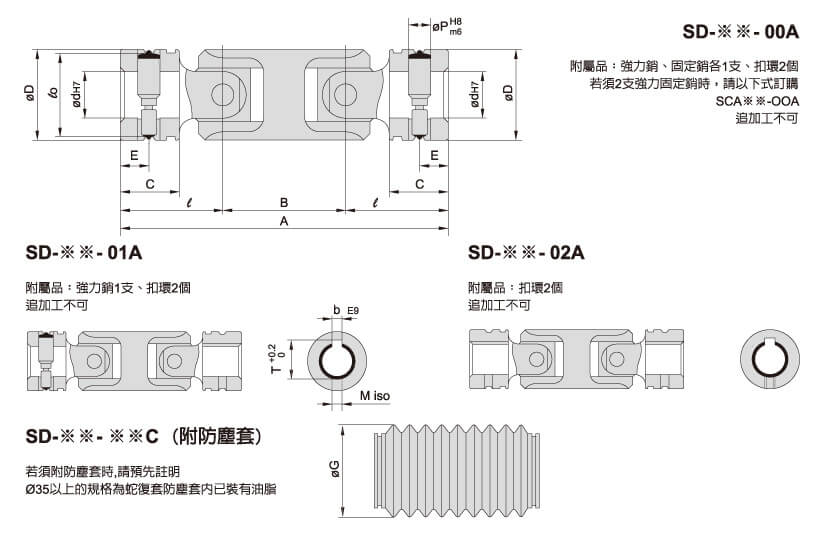

單位：mm
尺寸
公稱番號
dDCElBAlobTMG靜破壞扭力重量(g)
SD-06-※※※ 6 12 9 4.5 15.5 18.5 49.5 10 - - - - 1.2 30
SD-08-※※※ 8 15 10 5 18 22 58 12.5 3 9.5 - 25 2.7 50
SD-10-※※※ 10 19 12 6 21 25.5 67.5 16.5 4 11.5 - 32 6.3 95
SD-12-※※※ 12 23 15 7.5 26 31 83 20.5 4 13.5 3 35 11.2 180
SD-14-※※※ 14 26 17 8.5 29.5 35.5 94 5 23 5 16 5 40 15 250
SD-16-※※※ 16 30 22 11 37 43.5 117.5 26.5 5 18 6 46 24 410
SD-18-※※※ 18 33 23.5 11.75 40.5 48 129 28.5 5 20 6 52 30 550
SD-20-※※※ 20 36 25 12.5 43.5 52 139 31.5 5 22 6 58 40 690
SD-22-※※※ 22 40 27 13.5 47 56 150 34.5 7 25 6 62 58 940
SD-25-※※※ 25 44 30 15 52.5 63 168 38.5 7 28 8 68 77 1240
SD-30-※※※ 30 51 35 17.5 61 73 195 44 7 33 8 82 117 1775
SD-35-※※※ 35 59 40 20 70 84 224 52 10 38.5 10 90 186 3180
SD-40-※※※ 40 67 45 22.5 78.5 94 251 60 10 43.5 10 100 281 4150
SD-45-※※※ 45 75 50 25 88 106 282 68 12 48.5 10 110 360 6225
SD-50-※※※ 50 83 55 27.5 95.5 113 304.4 76 12 53.5 10 120 448 7750

單位：mm
尺寸
公稱番號
dABCDd1
拴槽齒輪型		EFGHJKL伸縮XY
SP-08-※※A 08 127 65 10 17 漸開線齒型
大徑10m=0.75z=11		 20 11 39 65 26 36 163 +19
-11		 100 -
SP-10-※※A 10 135 65 12 19 漸開線齒型
大徑10m=0.75z=11		 25 13 37 65 28 42 177 +17
-13		 100 -
SP-12-※※A 12 173 88 15 23 16x13x3.5 -6 40 16 56 89 32 52 225 +16
-16		 195 285
SP-14-※※A 14 181 87 17 23 16x13x3.5 -6 40 18 54 89 33 59 240 +14
-18		 195 285
SP-16-※※A 16 234 115 22 30 20x16x4 -6 40 23 75 120 40 74 308 +35
-23		 110 230
SP-18-※※A 18 246 115 23.5 30 20x16x4 -6 40 26.5 70 120 45 81 327 +30
-26		 110 230
SP-20-※※A 20 257 118 25 36 22x18x5 -6 40 27 73 125 45 87 344 +33
-27		 115 260
SP-22-※※A 22 266 115 27 40 25x21x5 -6 40 30 68 125 47 94 360 +28
-30		 105 270
SP-25-※※A 25 300 133 30 44 28x23x6 -6 45 32 83 145 50 105 405 +38
-32		 235 410
SP-30-※※A 30 342 145 35 51 32x26x6 -6 50 40 85 160 60 122 464 +35
-40		 170 375
SP-35-※※A 35 375 150 40 60 38x32x8 -6 50 45 85 170 65 140 515 +35
-45		 160 395
SP-40-※※A 40 417 165 45 67 42x32x8 -6 60 50 95 190 70 157 574 +35
-50		 140 410
SP-45-※※A 45 461 180 50 75 45x41x8 -6 70 55 105 210 75 176 637 +35
-55		 120 420
SP-50-※※A 50 506 200 55 83 52x46x9 -8 80 60 115 230 85 191 697 +35
-60		 95 430
SP-60-※※A 60 - - 70 98 62x54x10 -8 90 75 - - - - - +35
-70		 - -

(註) ·伸縮欄的（±）尺寸表示伸縮空間。
·SP-60-88A為套筒及傳動軛以熔接接著。
