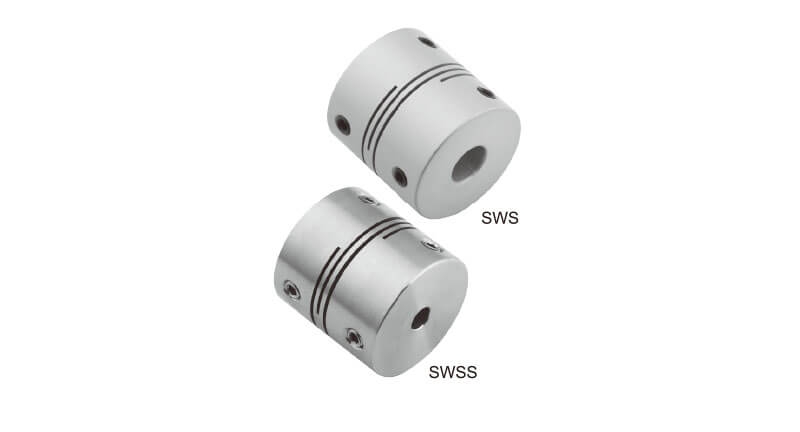

SWS/SWSS 系列 開縫型/止付螺絲固定式/短型撓性聯軸器
材質
SWS 系列 - 鋁合金
SWSS 系列 - 不銹鋼
表面處理
SWS陽極處理
特性
- 一體成型
- 零背隙
- 剛性大
- 適合譯碼器、小馬力傳動機構、高精密傳動上
- 偏角誤差較佳
- 不銹鋼材質扭力較佳
- 固定方式:止付螺絲固定式
![](http://www.sunhoist.com.tw/proimages/products/13-sws-scg/f_sws-swss.jpg)
單位:mm
型 號 | D | I | L | G | M | d1xd2 標準孔徑(H7) | Mass** 重量 (g) | |
---|---|---|---|---|---|---|---|---|
Min | Max | |||||||
SWS - 16 | 16 | 6.8 | 18 | 3 | M3 | 4 | 6 | 7.4 |
SWS - 20 | 20 | 7.65 | 20 | 3 | M4 | 5 | 10 | 12 |
SWS - 25 | 25 | 9.6 | 25 | 4 | M4 | 6 | 12 | 24 |
SWS - 32 | 32 | 12.6 | 32 | 6 | M5 | 6 | 14 | 50 |
SWS - 40 | 40 | 15.3 | 40 | 7.5 | M5 | 10 | 16 | 115 |
SWSS - 16 | 16 | 6.8 | 18 | 3 | M3 | 5 | 6 | 18 |
SWSS - 20 | 20 | 7.65 | 20 | 3 | M4 | 5 | 10 | 32 |
SWSS - 25 | 25 | 9.6 | 25 | 4 | M4 | 6 | 12 | 63 |
SWSS - 32 | 32 | 12.6 | 32 | 6 | M5 | 6 | 14 | 130 |
型 號 | 一般扭力 (N.m) | 最大扭力 (N.m) | 最高回轉速 (Rpm/min) | 慣性 (kg•m2) | 容許偏角 (°) | 容許軸向位差 (mm) |
---|---|---|---|---|---|---|
SWS - 16 | 0.3 | 0.6 | 24000 | 2.8 x 10-7 | 1 | ±0.2 |
SWS - 20 | 0.5 | 1 | 19000 | 7.5 x 10-7 | 1 | ±0.2 |
SWS - 25 | 1 | 2 | 15000 | 2.3 x 10-6 | 1 | ±0.2 |
SWS - 32 | 2 | 4 | 12000 | 8.0 x 10-6 | 1 | ±0.2 |
SWS - 40 | 5 | 10 | 9800 | 3.0 x 10-5 | 1 | ±0.2 |
SWSS - 16 | 0.5 | 1 | 24000 | 7.2 x 10-7 | 1 | ±0.1 |
SWSS - 20 | 1 | 2 | 19000 | 2.0 x 10-6 | 1 | ±0.1 |
SWSS - 25 | 2 | 4 | 15000 | 6.1 x 10-6 | 1 | ±0.2 |
SWSS - 32 | 3.5 | 7 | 12000 | 2.1 x 10-5 | 1 | ±0.2 |
