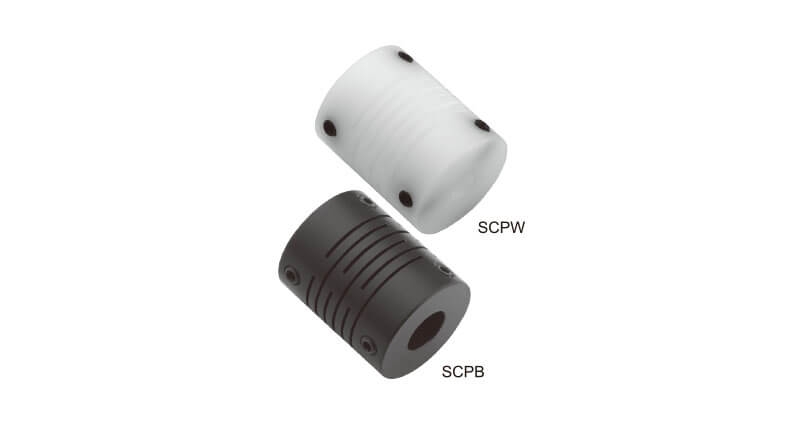

產品名稱 : SCP 系列 開縫型/止付螺絲固定式/塑膠撓性聯軸器
詢價
材質

塑膠(黑、白)

特性
  1. 一體成型
  2. 零背隙
  3. 耐酸鹼
  4. 絕緣性
  5. 偏角誤差較佳
  6. 適合用於譯碼器
  7. 溫度環境適用於70°C內
  8. 固定方式:止付螺絲固定式
單位：mm
型  號DILGMd1xd2
標準孔徑(H7)		Mass**
重量
(g)
MinMax
SCP-16 16 6.5 23 3 M3 5 8 5
SCP-20 20 7.5 26 3.5 M4 6 8 8
SCP-25 25 8.5 31 4 M4 6 12 15

型  號一般扭力
(N.m)		最大扭力
(N.m)		最高回轉速
(Rpm/min)		慣性
(kg•m2)		容許偏心
(mm)		容許偏角
(°)		容許軸向位差
(mm)
SCP - 16 0.15 0.3 6000 1.3 x 10-7 0.2 2.5 ±0.3
SCP - 20 0.25 0.5 8000 4.0 x 10-7 0.2 2.5 ±0.3
SCP - 25 0.5 1 10000 10.0 x 10-7 0.2 2.5 ±0.3
