LMF/K/T 凸緣系列
圓形/方形 凸緣直線軸承

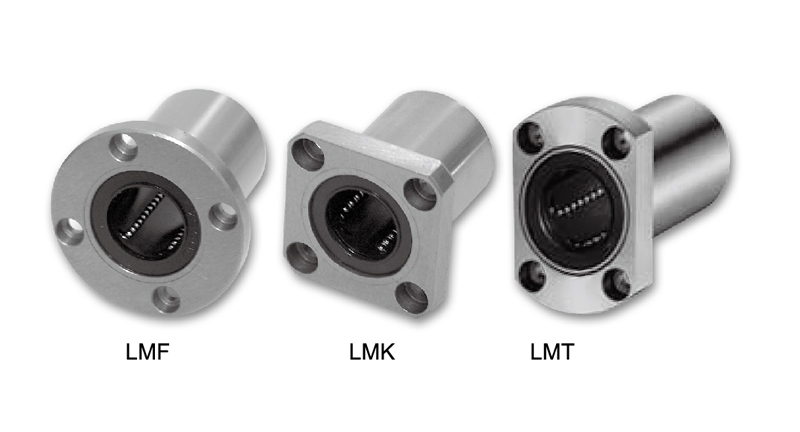

LMF/K/T系列 圓形/方形/橢圓形 凸緣直線軸承
產品名稱 : LMF/K/T 凸緣系列
圓形/方形 凸緣直線軸承
詢價
單位：mm
型 號鋼珠列數重量
(gf)		基 本 荷 重容 許 差
圓 型方 型橢圓型動荷重
C (kgf)		靜荷重
Co (kgf)		Dr
LMFLMKLMT(mm)Tol. (μm)
LMF6UU LMK6UU LMT6UU 4 24 18 21 21 27 6 0
-9
LMF8SUU LMK8SUU - 4 32 24 - 18 22 8 0
-9
LMF8UU LMK8UU LMT8UU 4 37 29 33 28 40 8 0
-9
LMF10UU LMK10UU LMT10UU 4 72 52 64 38 55 10 0
-9
LMF12UU LMK12UU LMT12UU 4 76 57 68 52 80 12 0
-9
LMF13UU LMK13UU LMT13UU 4 88 72 81 52 80 13 0
-9
LMF16UU LMK16UU LMT16UU 5 120 104 112 78 120 16 0
-9
LMF20UU LMK20UU LMT20UU 5 180 145 167 88 140 20 0
-10
LMF25UU LMK25UU LMT25UU 6 340 300 325 100 160 25 0
-10
LMF30UU LMK30UU LMT30UU 6 470 375 388 160 280 30 0
-10
LMF35UU LMK35UU LMT35UU 6 650 560 590 170 320 35 0
-12
LMF40UU LMK40UU LMT40UU 6 1060 880 1210 220 410 40 0
-12
LMF50UU LMK50UU - 6 2200 2000 - 390 810 50 0
-12
LMF60UU LMK60UU - 6 3000 2560 - 480 1020 60 0
-15
  • 備註：LMF = SMF LMK = SMK LMT = SMT = LMH 防銹型 LMF-NI
單位：mm
主 要 尺 寸 (mm)型 號
DLD1HPCDKWAF偏心/直角度
(μm)		d1 x d2 x h

(mm)		Tol.
(μm)
(mm)		Tol.
(μm)
(mm)
12 0
-11		 19 ±300 28 5 20 22 18 20 - 15 3.5x6x3.1 LMF/K/T6UU
15 0
-11		 17 ±300 32 5 24 25 - - - 15 3.5x6x3.1 LMF/K/T8SUU
15 0
-11		 24 ±300 32 5 24 25 21 24 - 15 3.5x6x3.1 LMF/K/T8UU
19 0
-13		 29 ±300 40 6 29 30 25 29 - 15 4.5x7.5x4.1 LMF/K/T10UU
21 0
-13		 30 ±300 42 6 32 32 27 32 - 15 4.5x7.5x4.1 LMF/K/T12UU
23 0
-13		 32 ±300 43 6 33 34 29 33 - 15 4.5x7.5x4.1 LMF/K/T13UU
28 0
-16		 37 ±300 48 6 38 37 34 31 22 15 4.5x7.5x4.1 LMF/K/T16UU
32 0
-16		 42 ±300 54 8 43 42 38 36 24 20 5.5x9x5.1 LMF/K/T20UU
40 0
-16		 59 ±300 62 8 51 50 46 40 32 20 5.5x9x5.1 LMF/K/T25UU
45 0
-16		 64 ±300 74 10 60 58 51 49 35 20 6.6x11x6.1 LMF/K/T30UU
52 0
-19		 70 ±300 82 10 67 64 - - - 25 6.6x11x6.1 LMF/K35UU
60 0
-19		 80 ±300 96 13 78 75 - - - 25 9x14x8.1 LMF/K40UU
80 0
-19		 100 ±300 116 13 98 92 - - - 25 9x14x8.1 LMF/K50UU
90 0
-22		 110 ±300 134 18 112 106 - - - 30 11x17x11.1 LMF/K60UU

1N = 0.102 kgf

  • 軸心公差配合g6 (請參考P.37)
  • 軸承箱配合公差：H7
